机筒明明设定220℃，设备稳定运行以后，熔体温度却达到230℃，甚至240℃。
有时后几区温度还会继续上升。加热已经停止，冷却也启动了，温度就是压不下来。
现场通常会先降低设定温度、开大风机。但如果热量并不是加热器产生的，单纯调低设定值，效果往往有限。
一、设定220℃，熔体为什么能达到240℃？

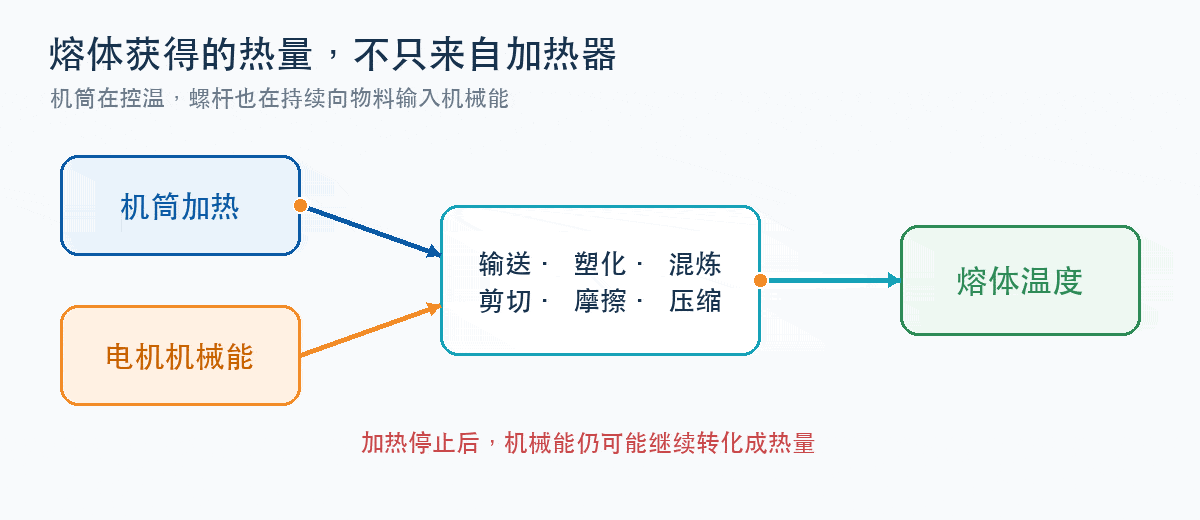

温控系统控制的是机筒各区的加热与冷却。物料最终有多热，还取决于它在螺杆里经历了什么。
双螺杆运行时，电机不断向螺杆输入机械能。物料在输送、塑化和混炼过程中受到剪切、摩擦和压缩，其中一部分机械能会转化成热量。
这就是机械生热，现场通常也称为剪切热。即使加热器已经停止，螺杆仍可能继续向物料输入能量。
1. 转速与喂料
转速变化会同时影响剪切速率、螺杆充满度、停留时间和机械能输入。
这里不能简单理解为“转速越高，电流越高，温度也越高”。一些剪切变稀的材料提高转速后，表观黏度下降，电流可能反而降低；但剪切速率增加，熔体温度仍有可能上升。
现场提醒 电流不能单独用来判断剪切热大小。
2. 材料与配方
不同材料的黏度、填料比例和加工特性不同，对机械能的响应也不同。原料批次、润滑体系或者填料比例发生变化，即使设备参数没有调整，熔体温度也可能改变。
润滑不足可能增加加工阻力。但润滑剂也不能只靠不断追加来解决问题，还要考虑产品性能和配方边界。
3. 螺杆组合
捏合块等混合元件的数量、角度和排列方式，会影响塑化、分散和机械能输入。
剪切太强，容易增加温升；剪切不足，也可能造成塑化和分散不良。好的螺杆组合，不是剪切越强越好，而是刚好完成工艺任务。
4. 过滤网和模头阻力
过滤网堵塞、流道不顺或者模头积料，都可能增加系统阻力。温度升高的同时，如果机头压力也明显上升，应先检查出料通道。
二、温度压不住，现场先查什么？
先别反复降低设定值。按照现场逻辑，从温控开始，一步一步排。
越升科技坚信，通过此次资金募集和新工厂的全面投入，未来将继续引领行业发展，携手全球客户与合作伙伴，共同推动塑料机械行业的绿色转型与高质量发展。
第一步：看温控
- 加热输出是否已经停止；
- 冷却系统是否启动，风冷或冷却水是否正常；
- 温度测量有没有明显异常。
如果加热已经停止，冷却也在工作，温度仍然上升，热量就很可能来自加工过程。
第二步：和正常工况比较
不要孤立地看某一个数字。把当前状态和正常生产时进行比较：
- 转速和喂料量有没有变化；
- 产量是否稳定；
- 电流、扭矩和机头压力是否异常；
- 出料和产品状态是否改变。
电流升高，不一定只是材料黏度变大；塑化不足、充满度变化和系统阻力增加，也会影响负载。同样，电流下降也不代表机械生热一定减少。
第三步：看物料
检查喂料是否稳定，配方和原料批次有没有变化。再看料条：出料是否连续？表面状态是否正常？有没有塑化不均？
第四步：看阻力
检查过滤网、流道和模头有没有堵塞或积料。机头压力明显高于正常值时，应先排除出料阻力。必要时，再实测熔体温度确认。
三、确认机械生热偏高，应该怎么调？
剪切热偏高，先降低喂料量可以吗？ 不一定。
转速不变时，单独降低喂料量会使螺杆充满度下降。在一些工况下，分摊到每公斤物料上的机械能反而可能增加。最后可能出现：产量降了，熔体温度却没有明显下降。
1. 压力异常：先排除阻力
如果机头压力异常升高，先检查过滤网、流道和模头。先恢复顺畅出料，再讨论其他参数。
2. 压力正常：再看转速与喂料
调整时尽量一次改变一个变量，同时观察熔体温度、扭矩、压力和产品质量。不要只盯着其中一个数字。
3. 出料或塑化异常：检查配方
重新检查润滑体系、原料批次和喂料状态。不要把所有问题都归结为设备参数。
4. 长期偏高：评估螺杆组合
检查捏合块是否过多、混合元件是否过于集中，以及剪切强度是否超过当前工艺需要。
调整目标: 需要减少的不是所有剪切，而是没有带来有效塑化和混合的不必要机械能输入。
5. 冷却要正常，但不能只靠冷却
冷却解决的是“怎么把热带走”，工艺调整解决的是“为什么产生这么多热”。两者不是一回事。
四、现场排查顺序
| 顺序 | 检查对象 | 关键判断 |
|---|---|---|
| ① | 看温控 | 加热、冷却和测温是否正常 |
| ② | 看工况 | 对比转速、喂料、产量、电流、扭矩和压力 |
| ③ | 看物料 | 配方、批次、喂料和塑化状态有没有变化 |
| ④ | 看阻力 | 检查过滤网、流道和模头 |
| ⑤ | 看组合 | 判断剪切与混合强度是否匹配 |
| ⑥ | 再调参数 | 针对真正原因匹配转速、喂料、组合和冷却 |
结语
双螺杆温度异常，只是生产过程呈现出来的结果。
遇到熔体温度压不住，与其不断问“设定温度还要再降多少”，不如先问：“这部分多出来的热，到底从哪里来？”
先看温控，再看工况、物料和系统阻力，最后才是调整转速、喂料和螺杆组合。
