电缆料造粒

越升致力于为各种电缆料造粒提供先进的挤出机。

BLS Ploymers Cable

目录

PE绝缘护套料

PE 料广泛用于电缆的绝缘和护套用途。事实上,聚乙烯化合物是最常见的塑料之一。聚乙烯是一种热塑性聚合物,由基础单体 (C2H4) 的长烃链组成,我们的 PE 料通常基于聚乙烯或聚乙烯的共聚物,根据客户的规格要求进行适当改性。

基础配方:

LDPE/LLDPE/MDPE/HDPE + 彩色颜料/炭黑 2-5% + 功能助剂

三种类型的加工过程:

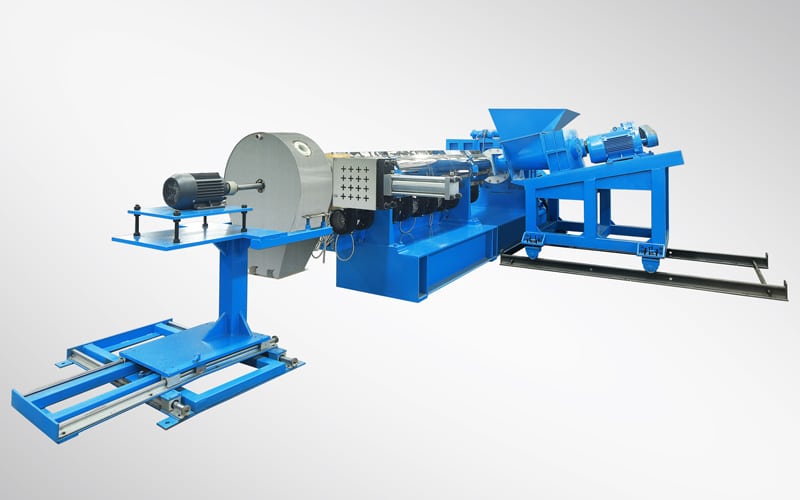

1)密炼机+锥形强制进料+单螺杆挤出机+水环切

挤出机规格参数:

ModelKneader Volume
(Liter)
Screw Diameter
(mm)
Screw Speed
(rpm)
Motor
(kW)
Output
(kg/hr)
K75-TDD1807518075110/90600-700
K110-TDD22011022075160/110900-1100

2)混合机+双螺杆挤出机+水环切

3)失重秤喂料+双螺杆挤出机+水环切

挤出机规格参数:

ModelDiameter
(mm)
Max. Speed
(rpm)
Motor
(kW)
L/DOutput
(kg/hr)
SAT5251.480011040-44250-350
SAT6562.480016040-44450-600
SAT7571.480025040-44700-900

可交联 PE (XLPE) 绝缘料

聚乙烯已经并且仍然被用作电缆绝缘材料,但是,作为一种热塑性材料,它的应用受到热约束的限制。交联改善了基础聚合物的高温性能。交联的作用是抑制分子在热刺激下相对于彼此的运动,与热塑性材料相比,这提高了在高温下的稳定性。从而在正常负载和短路条件下,线缆都能承受更高的工作温度,因此 XLPE 电缆的额定电流高于其等效的 PVC 电缆。XLPE 具有更好的防水性和低渗透性的能力。

几乎所有用于电缆应用的交联PE料 (XLPE) 均基于 LDPE。XLPE 绝缘电缆的额定最高导体温度为 90 °C,紧急额定温度高达 140 °C,具体取决于所使用的标准。它们的导体短路额定值为 250 °C。XLPE 具有优异的介电性能,使其可用于中压 (10 至 50 kV 交流)以及高压电缆(高达 380 kV 交流电压和数百 kV 直流电压)。

有两种XLPE:

  • 10kV电缆用硅烷XLPE
  • 35kV电缆用过氧化物XLPE

与这两种类型的 XLPE 兼容的半导体层:

  • 硅烷半导体
  • 过氧化物半导体

同一台挤出设备可以生成各种半导体料。

10kV电缆用硅烷XLPE

1) 基础配方

A料:LLDPE/LDPE 98% + DCP 0.1% + 硅烷 1.5% + 抗氧化助剂
B料:LLDPE/LDPE 95.5% + DBTL 4% + 抗氧化助剂 0.5%
混合 95% 的A料和5%B料用于XLPE电缆挤出造粒。

2) 生产过程

① 对于A料:

失重秤喂料和长L/D的高扭矩挤出机;

需要干燥机和真空包装系统。

可选的挤出机规格参数:

ModelDiameter
(mm)
Max. Speed
(rpm)
Motor
(kW)
L/DOutput
(kg/hr)
SAT6562.440013256400-500
SAT7571.440022056700-800
SAT959340031556900-1100

② 对于B料:

失重秤喂料和40L/D的低扭矩挤出机。

可选的挤出机规格参数:

ModelDiameter
(mm)
Max. Speed
(rpm)
Motor
(kW)
L/DOutput
(kg/hr)
EC4041600304080-100
EC5251.46005540130-160

35kV电缆用过氧化物XLPE

1) 基础配方

LDPE + DCP+ 抗氧化剂

2) 生产过程

失重秤喂料

熔体温度应精准控制,以避免DCP与聚合物反应。因此,双阶挤出机更适合这种造粒应用。

造粒系统冷却水应确确保无任何正负离子

需要干燥器和真空包装系统

3) 可选的挤出机规格参数

ModelDiameter
(mm)
Max. Speed
(rpm)
L/DMotor
(kW)
Output
(kg/hr)
SAT75-TDD180R71/180400/9348/8132/75400-450
SAT95-TDD200R93/200330/9348/8220/90700-850

过氧化物/硅烷半导体粒料

1) 基础配方

PE/EVA + 碳粉 + DCP + 抗氧化剂

2) 生产过程

同一台挤出设备可以生成各种半导体粒料

密炼机+锥形强制喂料+单螺杆挤出机+风冷模面切粒

3) 可选的挤出机规格参数

ModelKneader Volume
(Liter)
Screw Diameter
(mm)
Screw Speed
(rpm)
Motor
(kW)
Output
(kg/hr)
K75-TDD1507515060110/75350-450
K110-TDD18011018060160/110550-600

电缆用PVC料

聚氯乙烯(PVC)是仅次于聚乙烯和聚丙烯的第三大合成塑料。它是由氯乙烯单体(VCM)聚合而成。

PVC 相对较低的成本、生物和化学耐受性以及良好的可加工性使其被广泛用于各种应用。增塑 PVC 通常用作电缆的绝缘层和护套。

基础配方:

PVC 60% + DOP 20% + 煅烧粘土 10-20% + 碳酸钙 0-10% + 热稳定剂 + 功能性添加母粒

PVC料造粒专用双阶机

第一阶是用于分散和分配的同向平行双螺杆挤出机;
第二阶是用于冷却和造粒的单螺杆挤出机。

可选的挤出机规格参数:

ModelDiameter
(mm)
Max. Speed
(rpm)
L/DMotor
(kW)
Output
(kg/hr)
SAT52-TDD150R51.4/150500/9340/890/55250-350
SAT65-TDD180R62.4/180500/9340/8132/75500-600
SAT75-TDD200R71/200500/9340/8220/90800-1200
SAT95-TDD240R93/240500/9340/8355/1101700-2500

无卤阻燃材料 (HFFR)

无卤阻燃材料 (HFFR)、低烟零卤素 (LSOH)、低烟无烟 (LSF) 都是与广泛用于电缆绝缘的材料相关的名称。这些材料通常基于聚乙烯或聚乙烯的共聚物,并添加了矿物填料以赋予阻燃性能。

基础配方:

PE 10% + EVA 30% + ATH powder 55% + Additive 5%

两种加工过程:

1) 密炼机+锥形强制喂料+双螺杆挤出机+单螺杆挤出机+风冷模面切粒系统 可选的挤出机规格参数:
ModelKneader Volume
(Liter)
Screw Diameter
(mm)
Screw Speed
(rpm)
Motor
(kW)
Output
(kg/hr)
K75-SAT65-TDD1807562.4/180500/75110/110/75400-500
K110-SAT75-TDD20011071.4/200500/75160/200/90700-800
2) 失重秤喂料+三螺杆挤出机+单螺杆挤出机+风冷模面切粒系统 Technical Specifications of Extruder:
ModelDiameter
(mm)
Max. Speed
(rpm)
L/DMotor
(kW)
Output
(kg/hr)
SAT-T52-TDD150R51.4/150500/7544/890/55250-350
SAT-T65-TDD180R62.4/180500/7544/8132/75500-600
SAT-T75-TDD200R71.4/200500/7544/8220/90800-1000
